5. MĚŘENÍ

Úvod

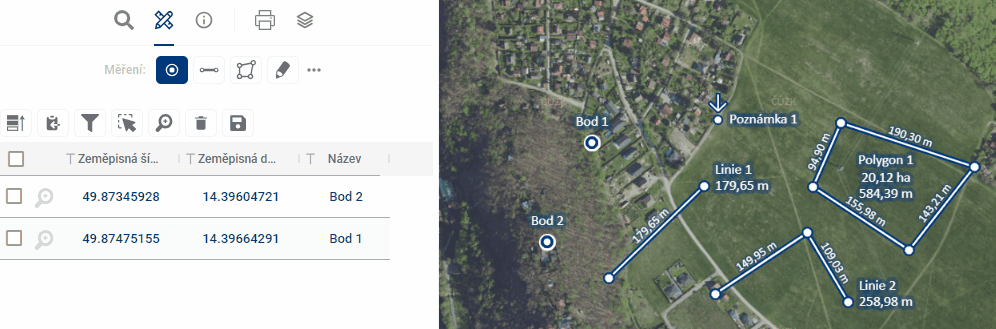

Modul Měření je standardní součást všech projektů v Mawis Geoportálu. Slouží k získávání souřadnic a měření vzdáleností a ploch v mapě. Je to prostor, ve kterém si může uživatel jednoduše do mapové kompozice přidat vlastní kresbu a tu následně exportovat i s tabulkovými daty se souřadnicemi, vzdálenostmi a poznámkami.

Přístup k modulu

  • Modul je dostupný přes ikonu tužky překřížené s pravítkem v hlavní liště projektu
  • Označení modulu je “Měření”

V nabídce je kreslení bodů, linií, ploch a poznámek, které budou podrobněji popsány dále. Rozšiřující nabídka pod třemi tečkami vpravo umožňuje rozhodnout, zda v mapovém okně zobrazovat u nakreslených prvků také jejich textové popisy a naměřené hodnoty.

Funkce modulu

Modul obsahuje možnost zákresu a správy 4 základních typů geometrických prvků:

Každý s typů geomterie se spravuje i pomocí samostatné tabulky výsledků měření

  • Možnost vytváření a správy všech typů geometrických prvků
  • Prvky se zobrazují v mapě i v tabulkovém přehledu
  • Možnost Exportu v tabulce označených dat do tabulky nebo SHP souboru (shapefile)
  • Možnost sdílení dat s ostatními uživateli

Správa viditelnosti vrstev

  • Přístup přes Organizér vrstev
  • V sekci “Uživatelské vrstvy” najdete:
    • Vrstvy zákresů
      • Měření bod
      • Měření linie
      • Měření polygon
      • Měření poznámka
  • Možnost zapínání/vypínání jednotlivých vrstev

Práce s daty

Typy uložení dat

  1. Dočasné prvky

    • Označeny ikonkou s hodinami
    • Zmizí po zavření aplikace

  2. Uložené pro uživatele

    • Dostupné pouze pro přihlášeného uživatele
    • Zobrazí se při příštím přihlášení

  3. Uložené pro všechny

    • Viditelné pro všechny uživatele projektu
    • Vhodné pro sdílení a spolupráci

Tabulkové zobrazení

  • Vyhledávání v záznamech
  • Filtrování podle sloupců
  • Označování záznamů
  • Přibližování vybraných prvků v mapě (lupa s plusem)
  • Mazání záznamů (ikona koše) viz Tabulka výsledků měření

Export dat

  • Export do tabulky
  • Export do SHP souboru (shapefile)
  • Používá senapříklad pro odeslání správci dat pro doplnění do mapy do trvalých vrstev projektu.

Trvalé uložení dat

  • Dočasné vrstvy lze převést na trvalé pouze přes administrátora
  • Prvky uložené “pro mě” a “pro všechny” jsou dostupné v uživatelských vrstvách
  • Přístup přes sekci “Vrstvy zákresů” podle typu geometrie

Využití pro spolupráci

  • Vhodné pro výměnu informací mezi zpracovateli a uživateli
  • Možnost komentování a připomínkování evidencí
  • Sdílení pomocí odkazu s ostatními uživateli projektu
