9.2.4. OBJEM

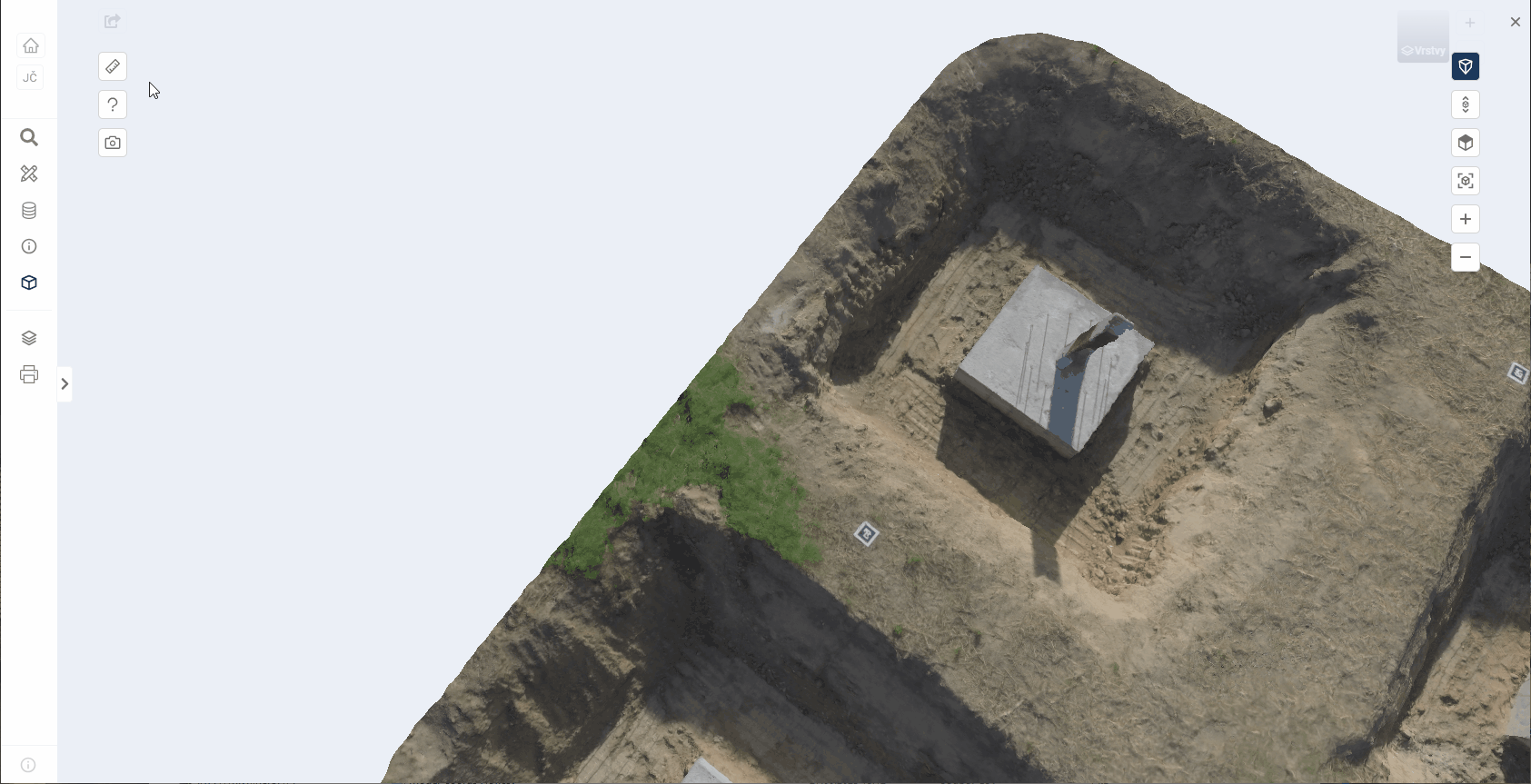

Nástroj automaticky vypočítá objem v uživatelem definované části modelu. V prvních krocích je ovládání nástroje podobné jako měření plochy. Uživatel do modelu umisťuje body, které jsou okamžitě triangulovány do referenčního 3D povrchu. Obvod referenčního povrchu nesmí křížit sám sebe ani okraj modelu.

Po dokončení zanesení bodů pravým tlačítkem myši proběhne výpočet objemu. Je symbolizovaný animací v modelu a trvá v řádu jednotek sekund. Měří se objem prostoru mezi referenčním povrchem a povrchem modelu. Výpočet je 2.5D, to znamená, že pokud v některému místu [X,Y] dochází k více střetům s povrchem, tak je pro výpočet uvažováno jen místo s nejmenší souřadnicí Z. Například převis nebo potrubí vedoucí nad zemí jsou ignorovány. Během výpočtu je prostor pomyslně vyplněn malými kvádry. Výsledkem je suma jejich objemů. Prostory pod referenčním povrchem (výkop) a nad ním (odkop) jsou ve výsledcích uvedeny odděleně.

Vynášení bodů je podrobně popsáno v nadřazené kapitole 9.2.

Měření objemů využívá funkce měření souřadnic 9.2.1, vzdálenosti 9.2.2 i ploch 9.2.3.

Export souřadnic a výsledků měření je popsaný v kapitole 9.3.

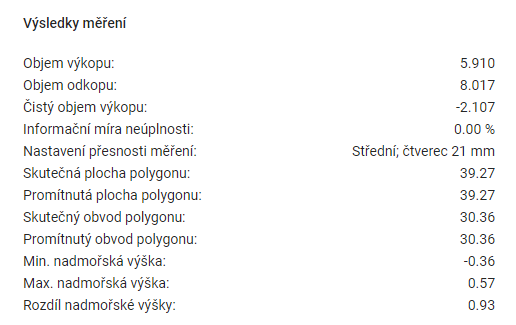

VÝSLEDKY MĚŘENÍ

V tabulce Výsledky měření jsou souhrnné údaje vypočítané pro měření.

  • Objem výkopu = objem 3D modelu nad referenčním povrchem.

  • Objem odkopu = objem 3D modelu pod referenčním povrchem.

  • Čistý objem výkopu = objem výkopu zmenšený o objem odkopu.

  • Informační míra neúplnosti = procentuální vyjádření části povrchu, pro kterou nebylo možné vypočítat objem. Je vyšší než 0 jen v místě vady ("díry") v 3D modelu.

  • Nastavení přesnosti měření = velikost rastru, kterým je měřen objem.

  • Skutečná plocha polygonu = plocha polygonu v 3D prostoru.

  • Promítnutá plocha polygonu = plocha 2D polygonu, který je pravoúhlým průmětem 3D polygonu na horizontální plochu.

  • Skutečný obvod polygonu = suma délek všech stran polygonu ve 3D prostoru.

  • Promítnutý obvod polygonu = obvod 2D polygonu, který je pravoúhlým průmětem 3D polygonu na horizontální plochu.

  • Min. nadmořská výška = bod s nejnižší hodnotou souřadnice na ose Z.

  • Max. nadmořská výška = bod s nejvyšší hodnotou souřadnice na ose Z.

  • Rozdíl nadmořeské výšky = rozdíl mezi Max. a Min. nadmořskou výškou.

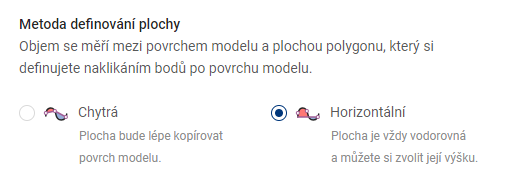

NASTAVENÍ MĚŘENÍ

Referenční nadmořská výška slouží pro nastavení výšky roviny v případě měření Horizontální metodou.

HODNOTY MĚŘENÍ

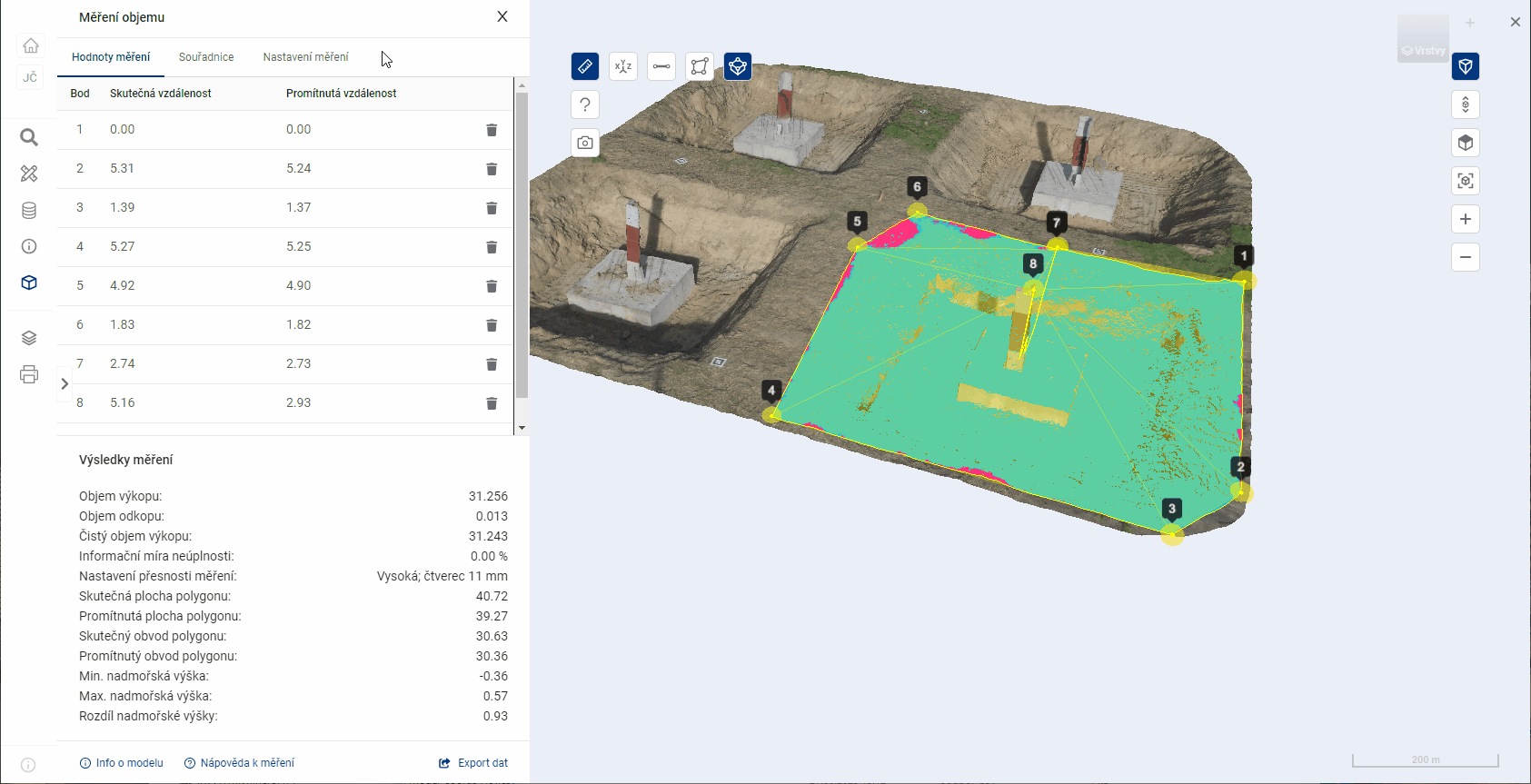

V tabulce Hodnoty měření jsou uvedeny výpočty pro jednotlivé body měření.

  • Skutečná vzdálenost = vzdálenost odpovídající spojnici mezi tímto bodem a bodem předchozím. V případě prvního bodu je uvedena hodnota 0.

  • Promítnutá vzdálenost = vzdálenost odpovídající délce horizontální odvěsny (s úhlem 0°) v pomyslném troúhelníku, kde tento bod představuje vrchol mezi přeponou a horizontální odvěsnou. Předchozí bod pak představuje vrchol mezi přeponou a svislou odvěsnou (s úhlem 90°). V případě prvního bodu je uvedena hodnota 0.
